AP819-2 Cable de cobre aislado No. 14 AWG con neutro concéntrico para acometidas a luminarias de AP

  • Contenido

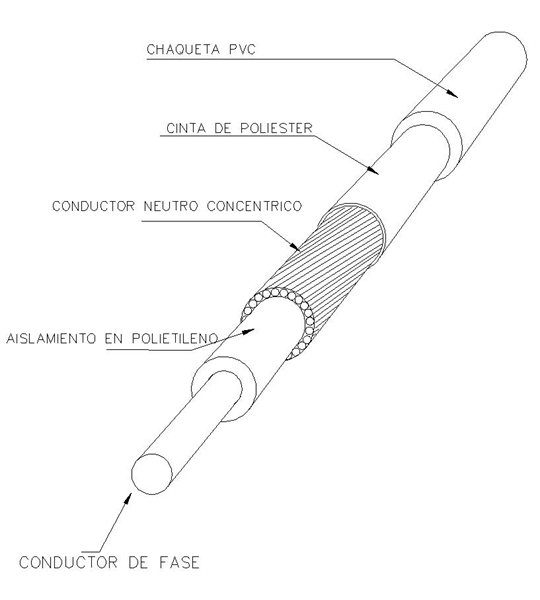

CONDUCTOR DE FASE
DESIGNACIÓN AWG 2x14
Diámetro Exterior Aproximado mm 6,55
Calibre AWG 14
Diámetro del conductor mm 1,628
Área mm 2 2,08
No. de Alambres 1
Diámetro de los alambres mm 1,628
Peso Unitario Kg/Km 18,5
Resistencia D.C. 20°C Mohms/Km 8,28
Material Cobre Blando

CONDUCTOR DE NEUTRO
Calibre equivalente aproximado AWG 14
Área mínima mm 2 2,08
No. De Hilos 11
Calibre de cada hilo AWG 24
Diámetro de cada hilo mm 0,511
Área de cada hilo mm 2 0,205
Material Cobre Blando
Resistencia D.C. 20°C Mohms/Km 8,28

AISLAMIENTO
Material PE
Espesor promedio mínimo mm 0,76
Espesor mínimo en cualquier punto mm 0,7

CHAQUETA
Material PVC
Espesor promedio mínimo mm 1,14
Espesor mínimo en cualquier punto mm 0,92

NORMAS DE FABRIACIÓN:
NTC 307 (ASTM B8) Cables concéntricos de cobre duro, semiduro y blando para usos eléctricos.
NTC 359 (ASTM B3) Alambres de cobre blando o recocido desnudo de sección circular para usos eléctricos.
NTC 1818 (ASTM B49) Alambrón de cobre laminado en caliente para usos eléctricos.
NTC 1099 (ICEA S 61-402) Alambres y cables aislados con termoplástico para transmisión y distribución de energía eléctrica.
NTC 2447 Plásticos, compuestos flexibles de polímeros y copolímeros de cloruro de vinilo para moldeo y extrusión.
ASTM D 1248 Polyethylene Plastics molding and Extrusion Materials.

USOS:
Se utiliza en las acometidas aéreas a las luminarias de alumbrado desde la red trenzada.
