AE226 Macromedición BT con telemedida

  • Contenido
CAJA MACROMEDIDOR

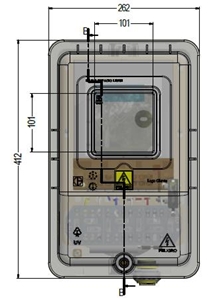

Vista frontal

Vista posterior

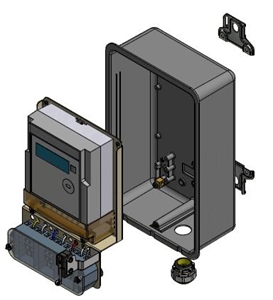

Despiece

NOTA : Dimensiones en mm.

LISTA DE MATERIALES
SIMBOLO CODIGO ESP. TÉCNICA CANTIDAD DESCRIPCION
CM 16 163130 1 Sello de seguridad ancla azul
CM 7 163116 1 Caja de Macromedición
j´ 3 780351 ET450 3 Hebilla de acero inoxidable 5/8”
j 3 780182 ET450 3 Metros de cinta de acero inoxidable 5/8”x 0,03”
M 19 510254 1 Bornera de prueba
M 26 510282 1 Medidor electrónico 3F-4H 5/10A 0.5s
o 18 330609 5 Metros de cable Cu 12 AWG monopolar
TC 10 Ver (1) 3 Transformador de corriente de núcleo abierto
510269 1 Modem
1 Terminal recto para tubería galvanizada 1”


OBSERVACIONES :

(1) Los transformadores de corriente de núcleo abierto incluyen el cable 3x12 AWG, por el cual se llevan las señales de corriente y tensión de cada una de las fases. El neutro se lleva con cable 12 AWG.

Los transformadores de corriente a utilizar según el transformador de distribución, se indica en la siguiente tabla:
Ítem Capacidad transformador de distribución Corriente nominal (A) Relación de CT Código SAP, CT núcleo abierto
1 Hasta 75 kVA 208 200/5 531273
2 Mayor 75 kVA hasta 112.5 kVA 312 300/5 531274
3 Mayor 112.5 kVA hasta 150 kVA 416 400/5 531275
4 Mayor 150 kVA hasta 225 kVA 625 600/5 531276
5 Mayor 225 kVA hasta 300 kVA 833 800/5 531277
6 Mayor 300 kVA hasta 400 kVA 1111 1000/5 531278
7 Mayor 400 kVA hasta 600 kVA 1661 1500/5 531279
8 Mayor 600 kVA hasta 800 kVA 2222 2000/5 531280


NOTAS

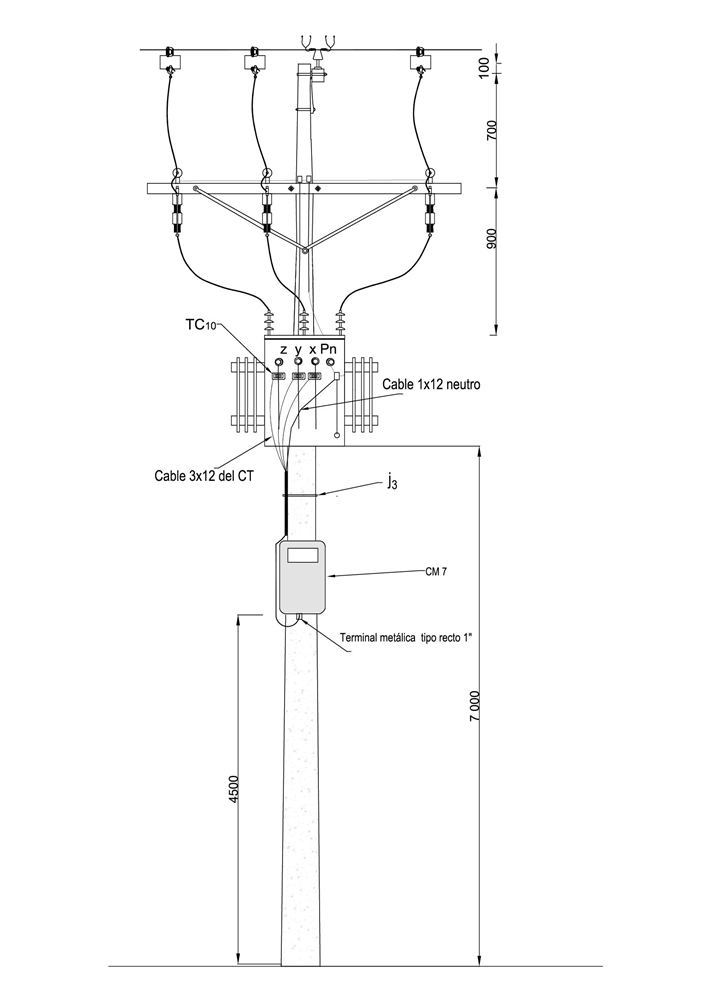

  • Este montaje se utiliza para la macromedición de transformadores de distribución en poste, a nivel de BT. Como son estructuras utilizadas para proyectos de la compañía, su uso debe ser consultado y autorizado previamente a la instalación.
DATOS ADICIONALES
Revisión #

1

Fecha de entrada en vigencia
